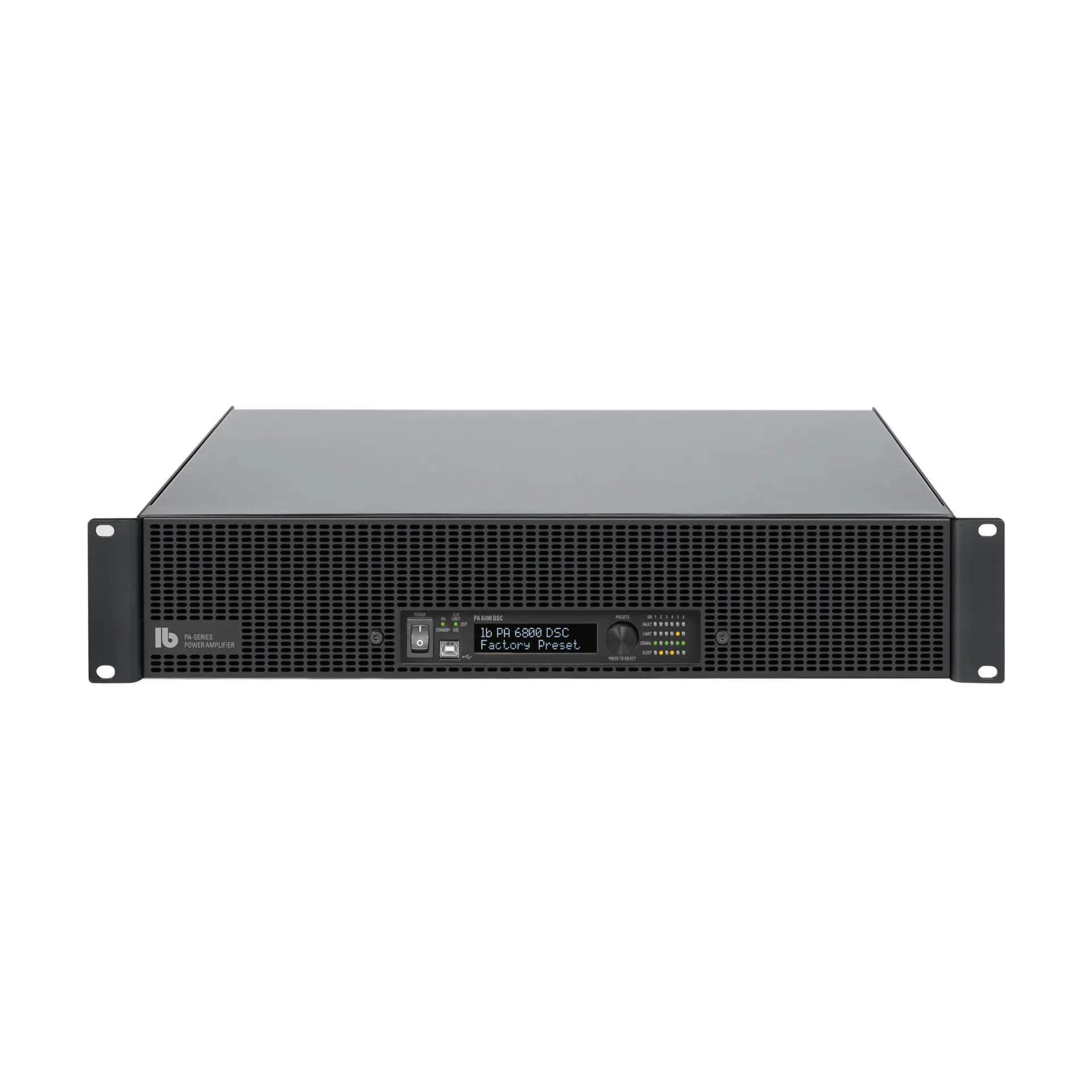

LB – PA 6800 DSC – 19-Zoll-Mehrkanal-Endstufe mit DSP

Die PA 6800 DSC stellt eine audiophile Class-D-Endstufe dar, ausgestattet mit sechs Output-Kanälen und einer integrierten 8 x 6 DSP-Matrix. Ihre Ausgangsleistung beträgt 6 x 800 Watt bei 2 – 4 Ohm bzw. 3 x 1600 Watt bei 4 – 16 Ohm im Bridge-Mode. Verfügbar ist sie in drei Modell-Varianten: 8 x Line In symmetrisch, 8 x Line In Cinch oder mit 8-Kanal Dante-Interface. Die Steuerung der Endstufe erfolgt entweder über Ethernet mittels der LB CONTROL App oder über Netzwerkbefehle. Die Auswahl von Speaker-Presets in den Outputs ermöglicht den Betrieb aller Lautsprecher mit maximaler Audio-Performance. Multiband-Limiter in den Speaker-Presets erlauben eine einfache Begrenzung der Maximal-Lautstärke ohne Klangverluste. Das Schaltungsdesign der PA 6800 DSC ist darauf ausgelegt, eine hohe Klangqualität und Betriebssicherheit bei minimaler Wärmeentwicklung zu gewährleisten. Ein großzügig dimensioniertes Netzteil mit hohen Siebkapazitäten und prozessorgesteuerte Class-D-Endstufenmodule sorgen für einen hohen Wirkungsgrad und enorme Leistungsreserven. Die Endstufe kann mit einem zweiten Input-Modul ausgestattet und somit sowohl analoge als auch digitale Signalquellen verarbeitet werden. Die Eingangsempfindlichkeit pro Kanal kann mittels DIP-Schaltern zwischen -6 dB und +4 dB umgeschaltet werden. Ground-Lift-Schalter pro Input-Kanalpaar verhindern Brummschleifen. Eine Auto-On/Off-Funktion, die pro Kanal schaltbar ist, versetzt nicht aktive Verstärkerkanäle automatisch in einen stromsparenden Sleep-Mode. Der DSP bietet neben der 8 x 6 Mixer-Matrix und den Speaker Presets für jeden Ein- und Ausgang zehn vollparametrische Filter, Delay bis 100 mS., sowie Peak- und RMS-Limiter. Projektbezogene Presets können auf Wunsch erstellt werden. Für die Fernsteuerung sind die Endstufen mit einem Schaltkontakt für On/Off und kanalgetrennten VCA-Eingängen ausgestattet. Für die externe Lautstärkeregelung sind die Lautstärkeregler WP-V und RP-V oder das DV-Modul zur Steuerung über Up/Down-Kontakte vorgesehen. Eine Störung in den Endstufenkanälen wird über den potentialfreien Fault-Kontakt ausgegeben.

• Mehrkanal-Endstufe mit 8 x 6 DSP-Matrix

• Drei Modell-Varianten:

  • PA 6800 DSC mit 8 x Line In symmetrisch

  • PA 6800 DSC CINCH mit 8 x Line In unsymmetrisch

  • PA 6800 DSC DANTE mit Dante-Interface

• 6 x 800 Watt an 2 – 4 Ohm, 3 x 1600 Watt an 4 – 8 Ohm

• 8 x Line In, 6 x Speaker Out

• Ansteuerung über Ethernet

• Zweiter Steckplatz für zusätzliches Input-Modul

• Speaker-Presets für alle LB Lautsprecher

• Multiband-Limiter für Lautstärkebegrenzung

• Schaltbare Eingangsempfindlichkeit +4/-6 dBU pro Kanal

• VCA-Eingänge pro Kanal

• Auto-On/Off schaltbar pro Kanal

• On/Off-Kontakt und Fault-Kontakt

• Stufenlos geregelte leise Lüfter

• Ground-Lift pro Input-Kanalpaar schaltbar

• Gehäuse 2 HE, Einbautiefe nur 348 mm

• Optionen:

  • 8xIN-SYM Input-Modul 8 x Line In symmetrisch

  • 8xIN-CINCH Input-Modul 8 x Line In unsymmetrisch

  • DANTE 8x8 Dante-Interface

  • 100 V-Übertrager

  • Lautstärkeregler (Wall-Panel WP-V oder

  Rack-Panel RP-V)

  • DV-Modul für Lautstärkeregelung über Up/Down-Kontakte

• Home-Audio
• Medienräume
• Konferenzräume
• Läden, Verkaufsräume
• Gastronomie
• Clubs, Diskotheken
• Konzertsäle, Theater
• Kirchen
