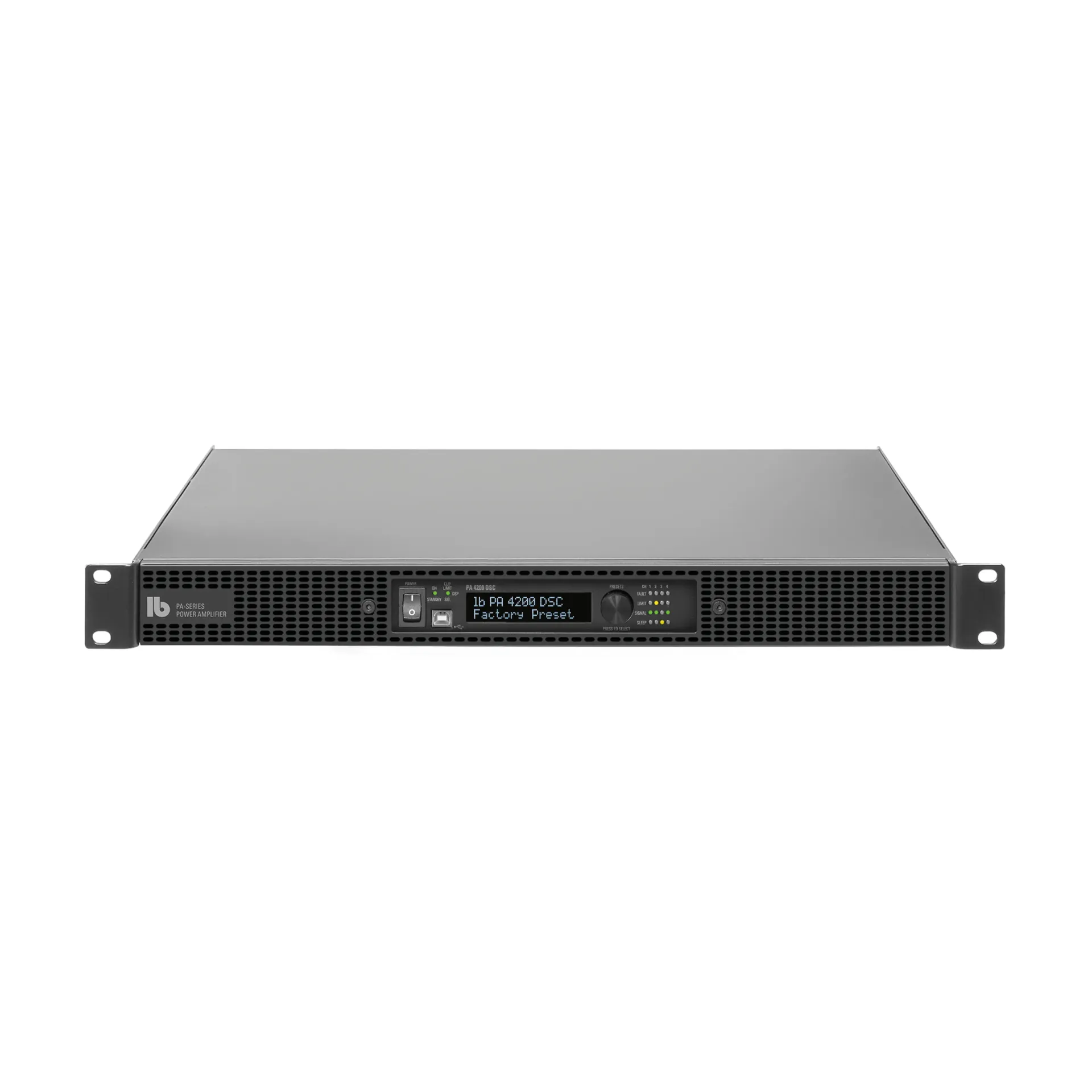

LB – PA 4200 DSC – 19-Zoll-Mehrkanal-Endstufe mit DSP

Die PA 4200 DSC stellt eine audiophile Class-D-Endstufe dar, ausgestattet mit vier Ausgangskanälen und einer integrierten 8 x 4 DSP-Matrix. Sie bietet eine Ausgangsleistung von 4 x 200 Watt bei 2 – 8 Ohm bzw. 2 x 400 Watt bei 4 – 16 Ohm im Bridge-Modus. Verfügbar ist sie in drei Modellvarianten: 8 x Line In symmetrisch, 8 x Line In Cinch oder 8-Kanal Dante-Interface. Die Steuerung der Endstufe wird über Ethernet mit der LB CONTROL App oder über Netzwerkbefehle ermöglicht. Durch die Auswahl von Speaker-Presets in den Outputs für alle Lautsprecher kann ein Betrieb mit maximaler Audio-Performance gewährleistet werden. Die Multiband-Limiter in den Speaker-Presets erlauben eine einfache Begrenzung der Maximal-Lautstärke ohne Klangverluste. Das Schaltungsdesign der PA 4200 DSC ist auf höchste Klangqualität und Betriebssicherheit bei minimaler Wärmeentwicklung ausgelegt. Ein großzügig dimensioniertes Netzteil mit hohen Siebkapazitäten und prozessorgesteuerte Class-D-Endstufenmodule sichern einen hohen Wirkungsgrad und enorme Leistungsreserven. Die Endstufe kann mit einem zweiten Input-Modul ausgestattet und somit sowohl analoge als auch digitale Signalquellen verarbeitet werden. Mithilfe von DIP-Schaltern kann die Eingangsempfindlichkeit pro Kanal zwischen -6 dB und +4 dB umgeschaltet werden. Ground-Lift-Schalter pro Input-Kanalpaar dienen zur Verhinderung von Brummschleifen. Eine Auto-On/Off-Funktion (pro Kanal schaltbar) versetzt nicht aktive Verstärkerkanäle automatisch in einen stromsparenden Sleep-Mode. Der DSP bietet neben der 8 x 4 Mixer-Matrix und den Speaker Presets für jeden Ein- und Ausgang zehn vollparametrische Filter, Delay bis 100 mS., sowie Peak- und RMS-Limiter. Projektbezogene Presets können auf Anfrage erstellt werden. Für die Fernsteuerung sind die Endstufen mit einem Schaltkontakt für On/Off und kanalgetrennten VCA-Eingängen ausgestattet. Externe Lautstärkeregelung ist durch die Lautstärkeregler WP-V und RP-V oder das DV-Modul zur Steuerung über Up/Down-Kontakte vorgesehen. Störungen in den Endstufenkanälen werden über den potentialfreien Fault-Kontakt ausgegeben.

• Mehrkanal-Endstufe mit 8x4 DSP-Matrix

• Drei Modell-Varianten:

  • PA 4200 DSC mit 8 x Line In symmetrisch

  • PA 4200 DSC CINCH mit 8 x Line In unsymmetrisch

  • PA 4200 DSC DANTE mit Dante-Interface

• 4 x 200 Watt an 2 – 8 Ohm, 2 x 400 Watt an 4 – 16 Ohm

• 8 x Line In, 4 x Speaker Out

• Ansteuerung über Ethernet

• Zweiter Steckplatz für zusätzliches Input-Modul

• Speaker-Presets für alle LB Lautsprecher

• Multiband-Limiter für Lautstärkebegrenzung

• Schaltbare Eingangsempfindlichkeit +4/-6 dBU pro Kanal

• VCA-Eingänge pro Kanal

• Auto-On/Off schaltbar pro Kanal

• On/Off-Kontakt und Fault-Kontakt

• Stufenlos geregelte leise Lüfter

• Ground-Lift pro Input-Kanalpaar schaltbar
• Gehäuse 1 HE, Einbautiefe nur 348 mm

• Optionen:

  • 8xIN-SYM Input-Modul 8 x Line In symmetrisch

  • 8xIN-CINCH Input-Modul 8 x Line In unsymmetrisch

  • DANTE 8x8 Dante-Interface

  • 100 V-Übertrager

  • Lautstärkeregler (Wall-Panel WP-V oder

  Rack-Panel RP-V)

  • DV-Modul für Lautstärkeregelung über Up/Down-Kontakte

• Home-Audio
• Medienräume
• Konferenzräume
• Läden, Verkaufsräume
• Gastronomie
• Clubs, Diskotheken
• Konzertsäle, Theater
• Kirchen
