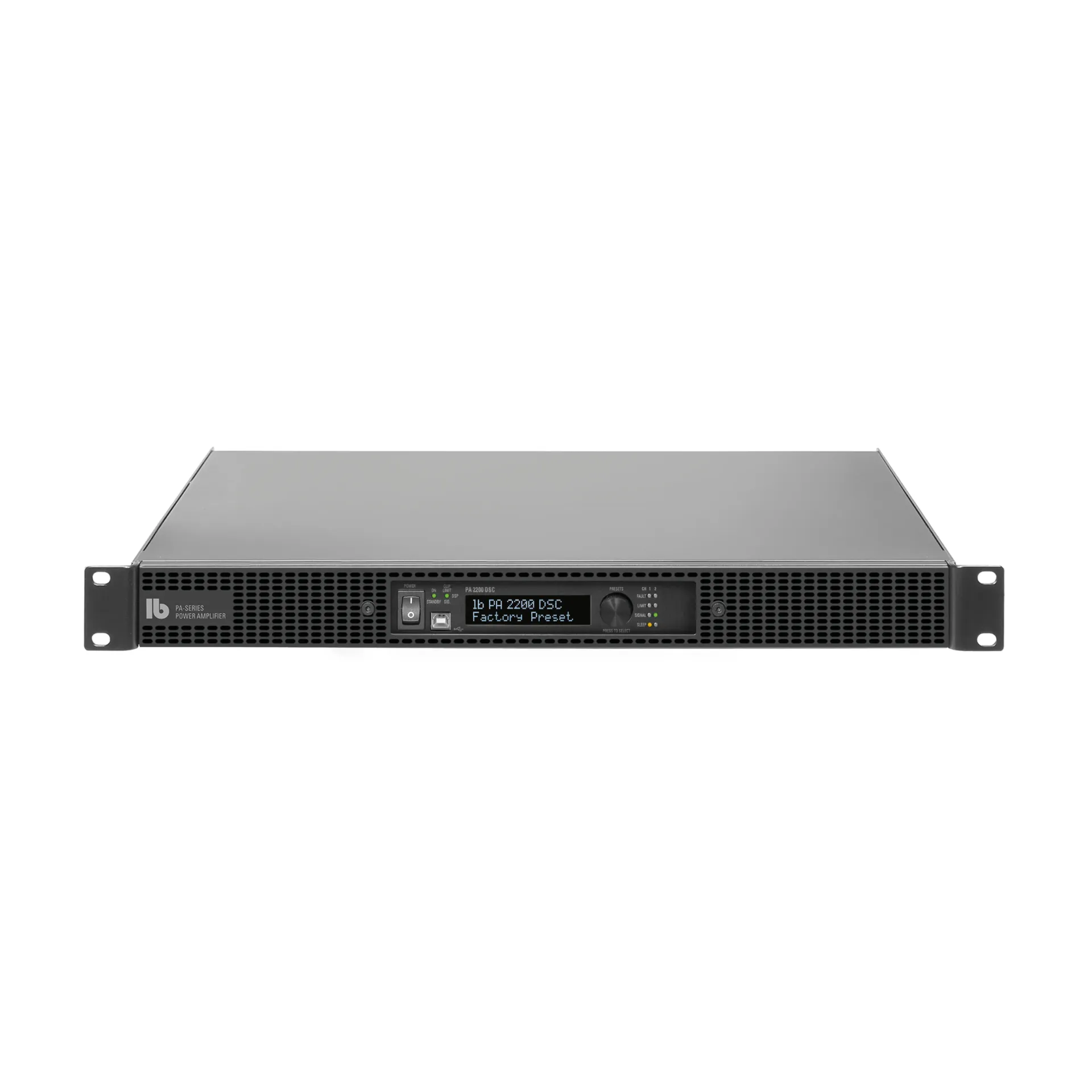

LB – PA 2200 DSC – 19-Zoll-Mehrkanal-Endstufe mit DSP

Die PA 2200 DSC stellt eine audiophile Class-D-Endstufe mit zwei Ausgangskanälen und einer integrierten 8 x 2 DSP-Matrix dar. Sie bietet eine Ausgangsleistung von 2 x 200 Watt bei 2 – 8 Ohm oder 1 x 400 Watt bei 4 –16 Ohm im Bridge-Mode. Drei Modellvarianten sind erhältlich, die jeweils mit 8 x Line In symmetrisch, 8 x Line In Cinch oder einem 8-Kanal Dante-Interface ausgestattet sind. Die Steuerung der Endstufe erfolgt über Ethernet mittels der LB CONTROL App oder über Netzwerkbefehle. Durch die Auswahl von Speaker-Presets in den Outputs können alle Lautsprecher mit maximaler Audio-Performance betrieben werden. Die Multiband-Limiter in den Speaker-Presets ermöglichen eine einfache Begrenzung der Maximal-Lautstärke ohne Klangverluste. Das Schaltungsdesign der PA 2200 DSC zielt auf hohe Klangqualität und Betriebssicherheit bei minimaler Wärmeentwicklung ab. Ein großzügig dimensioniertes Netzteil mit hohen Siebkapazitäten und prozessorgesteuerte Class-D-Endstufenmodule sorgen für einen hohen Wirkungsgrad und enorme Leistungsreserven. Die Möglichkeit besteht, die Endstufe mit einem zweiten Input-Modul auszustatten und somit sowohl analoge als auch digitale Signalquellen zu verarbeiten. Mit DIP-Schaltern kann die Eingangsempfindlichkeit pro Kanal zwischen -6 dB und +4 dB umgeschaltet werden. Ground-Lift-Schalter pro Input-Kanalpaar verhindern Brummschleifen. Die Auto-On/Off-Funktion (pro Kanal schaltbar) schaltet nicht aktive Verstärkerkanäle automatisch in einen stromsparenden Sleep-Mode. Der DSP bietet neben der 8 x 2 Mixer-Matrix und den Speaker Presets für jeden Ein- und Ausgang zehn vollparametrische Filter, Delay bis 100 mS., sowie Peak- und RMS-Limiter. Auf Anfrage können projektbezogene Presets erstellt werden. Für die Fernsteuerung sind die Endstufen mit einem Schaltkontakt für On/Off und kanalgetrennten VCA-Eingängen ausgestattet. Für die externe Lautstärkeregelung sind die Lautstärkeregler WP-V und RP-V oder das DV-Modul zur Steuerung über Up/Down-Kontakte vorgesehen. Eine Störung in den Endstufenkanälen wird über den potentialfreien Fault-Kontakt ausgegeben.

• Mehrkanal-Endstufe mit 8x2 DSP-Matrix

• Drei Modell-Varianten:

  • PA 2200 DSC mit 8 x Line In symmetrisch

  • PA 2200 DSC CINCH mit 8 x Line In unsymmetrisch

  • PA 2200 DSC DANTE mit Dante-Interface

• 2 x 200 Watt an 2 – 8 Ohm, 1 x 400 Watt an 4 –16 Ohm

• 8 x Line In, 2 x Speaker Out

• Ansteuerung über Ethernet

• Zweiter Steckplatz für zusätzliches Input-Modul

• Speaker-Presets für alle LB Lautsprecherl

• Multiband-Limiter für Lautstärkebegrenzung

• Schaltbare Eingangsempfindlichkeit +4/-6 dBU pro Kanal

• VCA-Eingänge pro Kanal

• Auto-On/Off schaltbar pro Kanal

• On/Off-Kontakt und Fault-Kontakt

• Stufenlos geregelte leise Lüfter

• Ground-Lift pro Input-Kanalpaar schaltbar
• Gehäuse 1 HE, Einbautiefe nur 348 mm

• Optionen:

  • 8xIN-SYM Input-Modul 8 x Line In symmetrisch

  • 8xIN-CINCH Input-Modul 8 x Line In unsymmetrisch

  • DANTE 8x8 8-Kanal-Dante-Input-Modul

  • 100 V-Übertrager

  • Lautstärkeregler (Wall-Panel WP-V oder

  Rack-Panel RP-V)

  • DV-Modul für Lautstärkeregelung über Up/Down-Kontakte

• Home-Audio
• Medienräume
• Konferenzräume
• Läden, Verkaufsräume
• Gastronomie
• Clubs, Diskotheken
• Konzertsäle, Theater
• Kirchen
