LB - ZL 104 – Linienstrahler

LB - ZL 104 – Linienstrahler

4-Wege-Linienstrahler mit asymmetrischer, vertikal um 7° geneigter Schallabstrahlung. - Belastbarkeit RMS/Programm: 180/360 W; 8 Ohm (niederohmige Ausführung). - 100-V-Ausführung: Leistungsabgriffe 15/30/60 W. - Abstrahlwinkel: 120° × 20°. - Halterung separat erforderlich. - Abmessungen (B × H × T): 80 × 960 × 103 mm.
  • Farbe - Weiß
  • Nennimpedanz
Artikelnummer: 1004-0001
Verkaufseinheit: Stk.

In den Warenkorb
Auf die Wunschliste
Kontaktieren Sie uns
Dokumente
Datenblatt ZL 104

Produktbeschreibung

Der Linienstrahler ZL 104, ausgestattet mit einer definierten, 7° nach unten gerichteten Schallabstrahlung, bietet eine hohe Reichweite und sorgt für eine gleichmäßige Beschallung großer Räume. Dabei gewährleistet er eine hohe Sprachverständlichkeit und eine optimale Abdeckung des Zuhörerbereichs. Der Einsatz von zwölf äußerst linearen 2,5"-Breitbandchassis mit hohem Wirkungsgrad und einer passiven 4-Wege-Technik, die mit einer patentierten elektronischen Verzögerung und Entzerrung der einzelnen Lautsprecherwege ausgestattet ist, macht den ZL 104 sowohl für die Sprach- als auch für die Musikwiedergabe in hoher Qualität geeignet. Die modulare Bauweise des ZL 104 ermöglicht eine Kombination mit anderen Modellen der ZL-Serie zu längeren Arrays. Für eine Ergänzung im Bassbereich empfiehlt sich der Einsatz der Subwoofer SUB 20 oder SUB 40.

Produktspezifikationen

  • 4-Wege-Linienstrahler mit asymmetrischer, vertikal um 7° geneigter Schallabstrahlung
  • Sehr linearer Frequenzgang
  • Modulares Aluminium-Gehäuse
  • Belastbarkeit RMS/Programm: 180/360 W; 8 Ohm (niederohmige Ausführung)
  • 100-V-Ausführung: Leistungsabgriffe 15/30/60 W
  • Abstrahlwinkel: 120° × 20°
  • Abmessungen (B × H × T): 80 × 960 × 103 mm
  • Halterung separat erforderlich

Einsatzbereiche

  • Ausstellungen, Messen
  • Gastronomie, Hotels
  • Konferenzräume
  • Surround-Anlagen
  • Säle, Hallen
  • Sprachbeschallung
  • Kirchen
  • Mobile Anlagen

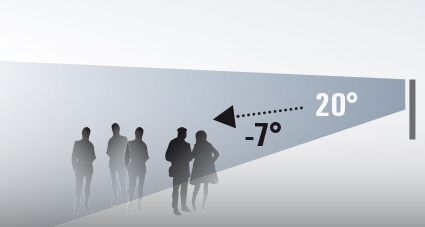

LB Herstellerdiagramm

Technische Daten

MerkmalWert
Prinzip Line-Array mit passiver 4-Wege-Technik und asymmetrischer Abstrahlcharakteristik (7° nach unten gerichtet)
Bestückung 12 × 2,5"-Langhub-Breitband-Chassis mit Phase Plug und Neodym-Magnetsystem
Übertragungsbereich 102…20.000 Hz (+/-3 dB), 65…22.000 Hz (-10 dB)
Impedanz Niederohmige Ausführung: 8 Ohm; 100-V-Ausführung siehe Leistungsabgriffe
Belastbarkeit RMS 180 Watt, Programm 360 Watt
Schalldruck 92 dB (1W/1m), max. 115 dB. 100 V-Version max. 109 dB
Abstrahlwinkel (H x V) 120° × 20°, 7° nach unten gerichtet, Akustisches Zentrum 70 cm von unten
Gewicht ZL 104 4,8 kg; ZL 104 T 5,4 kg
Gehäuse Aluminium-Gehäuse, pulverbeschichtet, Front Lochgitter Boden/Deckel geschlossen oder mit Gewindeeinsatz M 8 (Bei Bestellung bitte Halterungstyp angeben.)
Anschlüsse Schraubklemmen, steckbar
Garantie 5 Jahre
100-V-Ausführung Leistungsabgriffe 15/30/60 W
Abmessungen 80 × 960 × 103 mm
